G3 初效
防虫网拦截蚊虫与较大颗粒。按说明书清洁，充分晾干后装回。
侧进风新风机
土豆 FLIP
进风方向随空间安排，日常维护从正面开始。
灵活取风，
正面换芯。

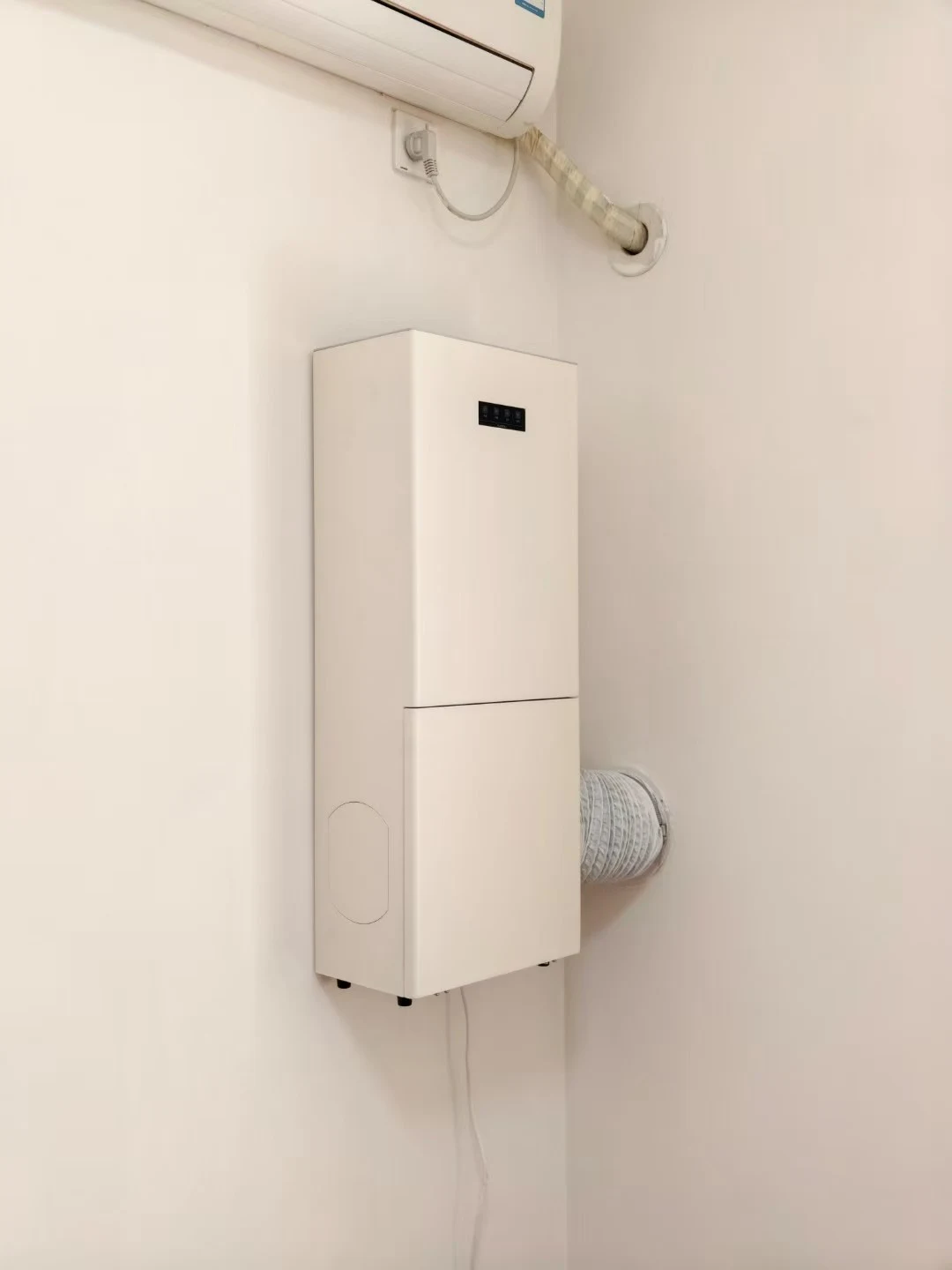

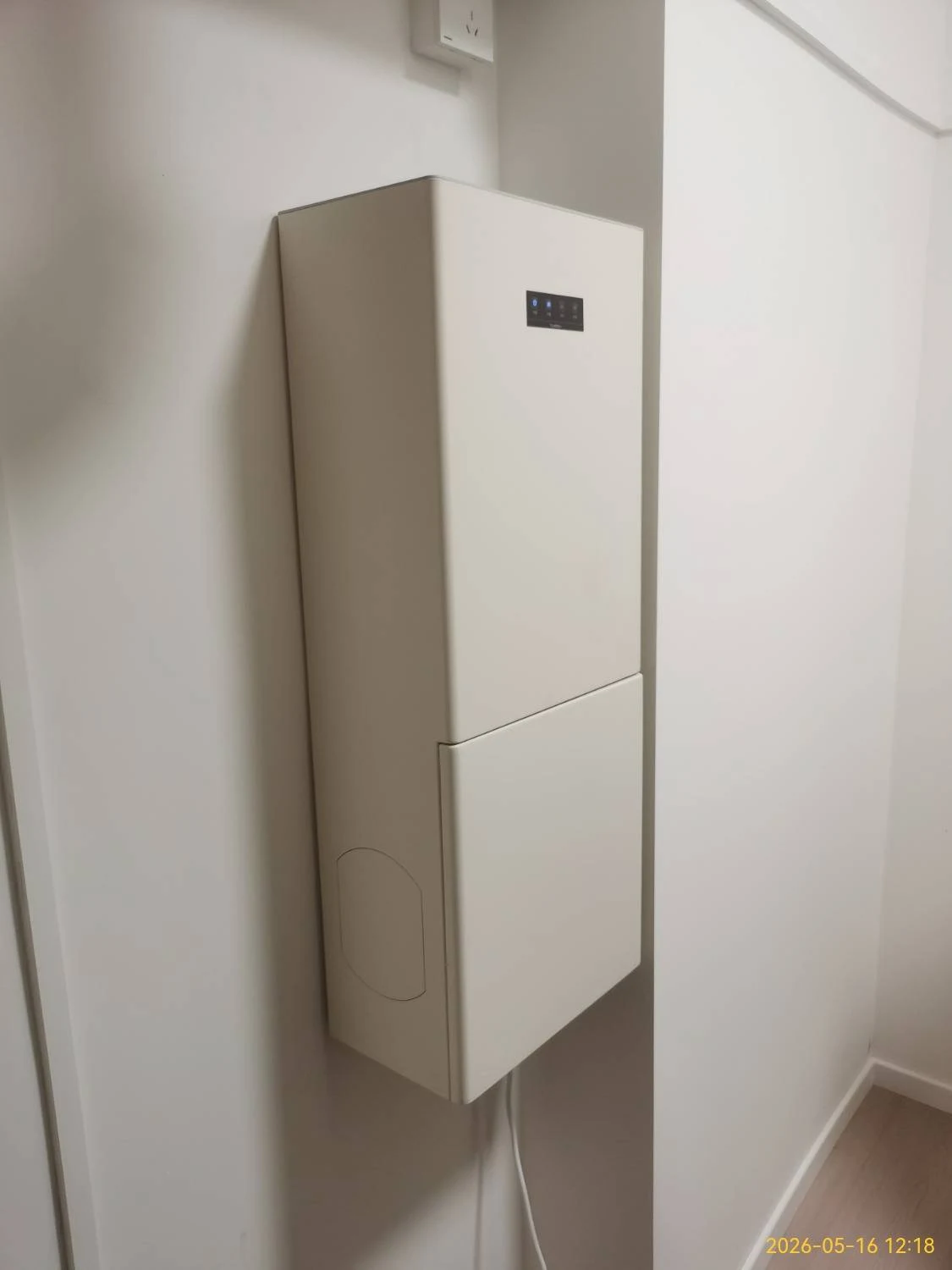

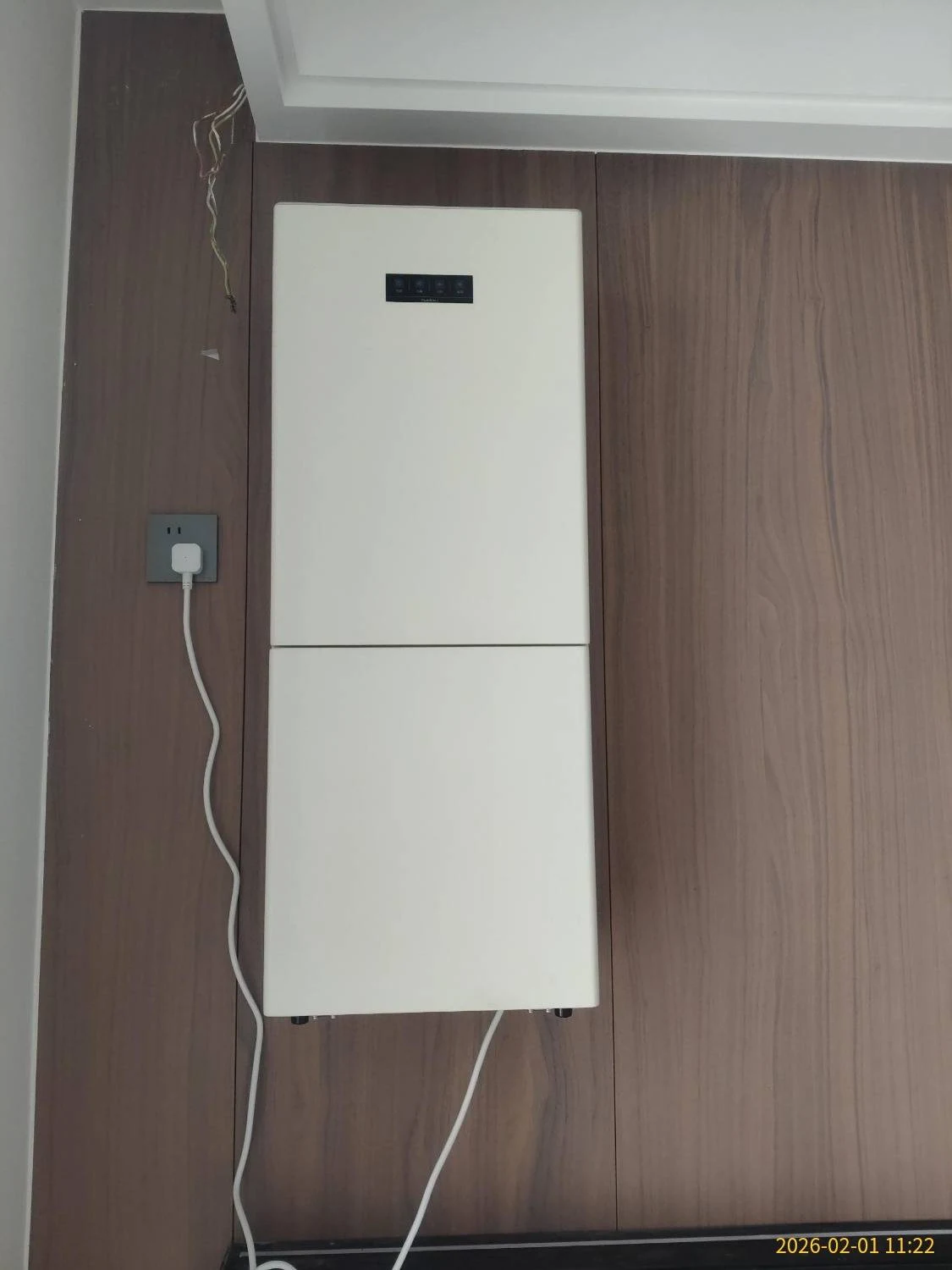

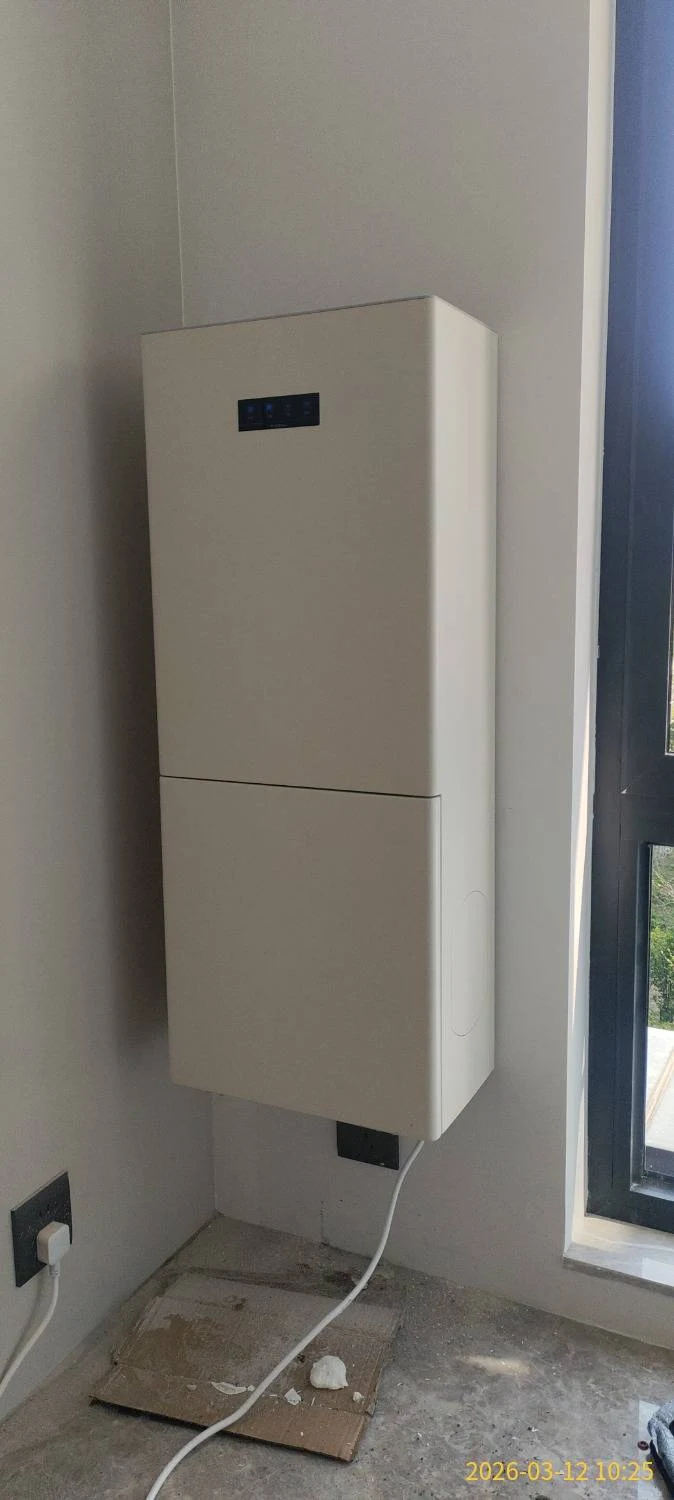

左侧、右侧或背后连接室外进风通路；下翻门打开后，从室内一侧维护过滤器。
- 过滤配置
- G3 + H13
- 维护方式
- 正面翻盖
进风方向按安装方案选择，未使用接口需按安装要求密封。
查看产品八视图 ↓01 / 性能与过滤
引入室外空气，再经过两级过滤。
从室外取风，经初效与高效过滤后送入室内。
H13 高效
继续过滤细颗粒物。根据 APP 提示与滤网状态安排更换，高效滤芯不可水洗。
直流无刷风机
芝浦电机配合前倾多翼叶轮，提供送风动力。实际风量与声音表现受档位、风管和安装条件影响。
换气，需要完整的空气通路
新风送入后与室内空气混合，逐渐稀释室内污染物。房间之间保留空气流通路径，并结合排风条件，让空气持续更新。
02 / 控制与功能
机身操作，也能交给米家。
按当天的使用需要，调节风量与辅热。
机身触控
电源、风量、加热、配网四个入口。按说明书长按配网键 3 秒进入配网。
米家 APP
开关、风量、最爱档、童锁、辅热、背光与提示音设置；查看过滤器维护提醒。
小爱与智能场景
支持语音操作，可在米家配置定时与设备联动。具体可用动作以当前设备界面为准。
查看米家界面与操作示例
米家界面，操作一目了然。
控制首页、设备设置、定时运行与智能联动，点击图片可查看大图。

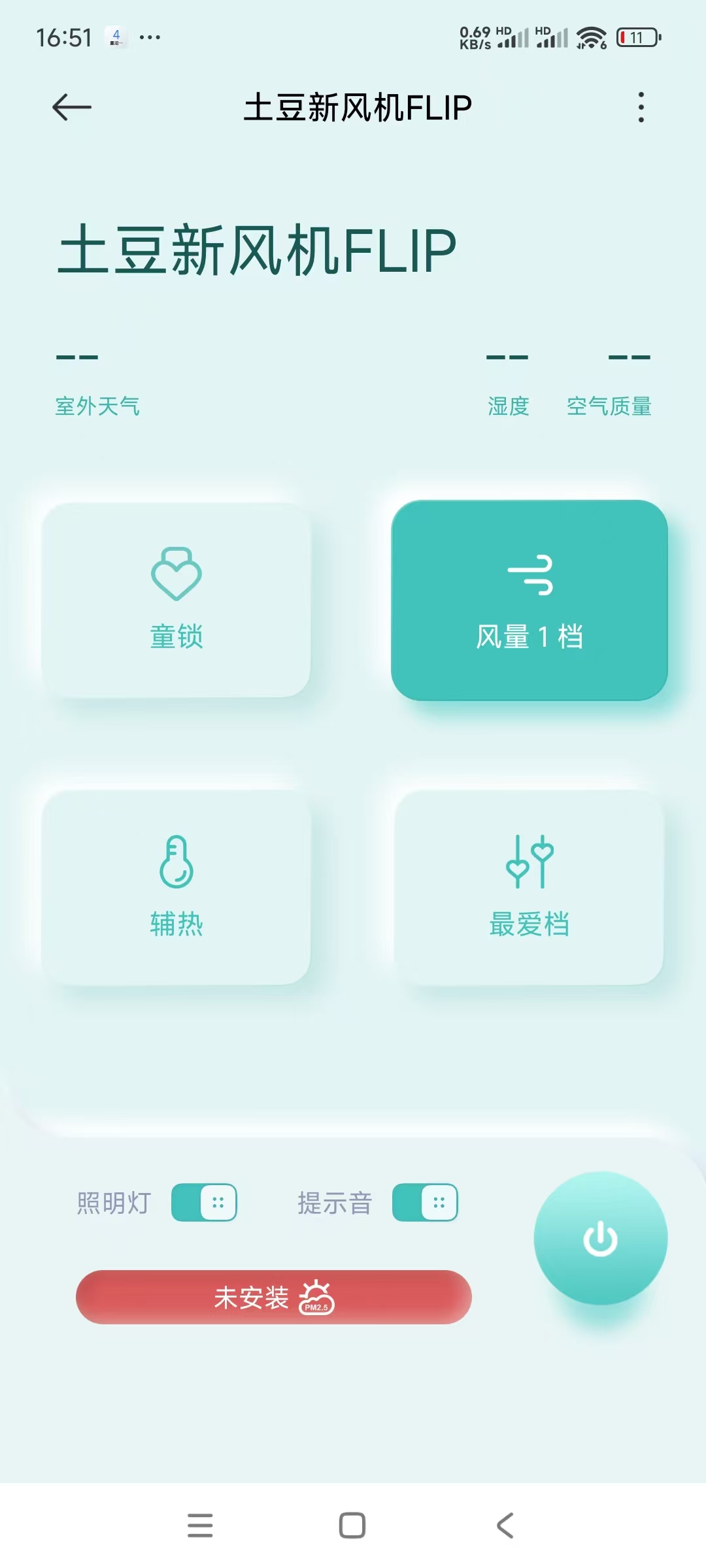

01 / 控制首页
开关、风量与辅热，集中操作。
童锁、风量、辅热和最爱档，以及照明灯、提示音和电源开关。
控制首页 · 点击查看原图 ↗02 / 设备设置

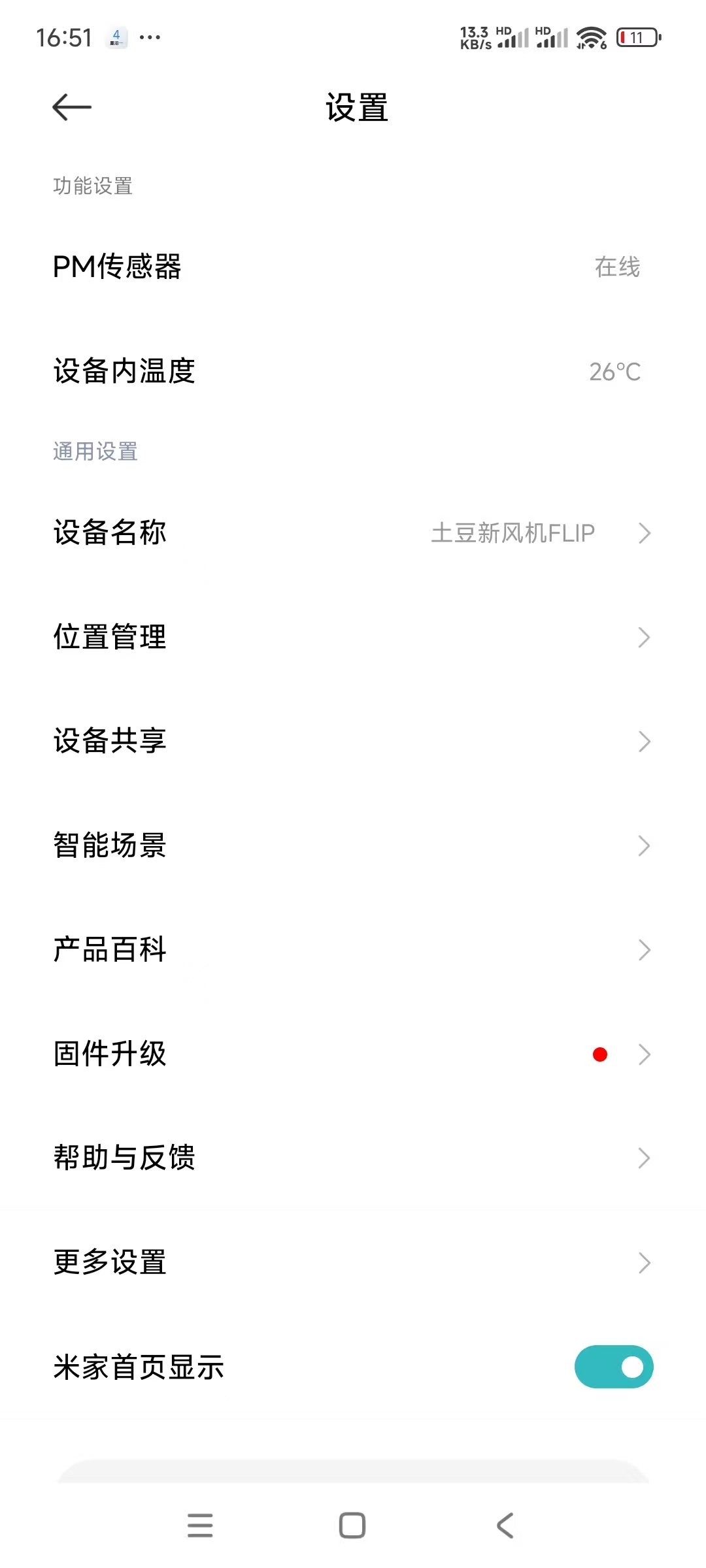

查看设备状态，管理智能场景。
查看 PM 传感器在线状态、设备内温度，管理设备共享、智能场景与固件升级。
设备设置 · 点击查看原图 ↗03 / 定时运行
让新风跟着作息走。
04 / 智能联动
按室内空气变化，调整送风。
截图中的数值与“未安装”等状态仅对应截图当时的设备状态；实际界面以当前设备和 APP 版本为准。室内空气联动需另配兼容传感器，图中时间和 CO₂ 条件为设置示例。
三档 PTC 辅热
根据送风需要调节辅热，用于改善冷空气送入时的体验。各档功率以对应版本说明书为准。
童锁、最爱档与维护提醒
童锁用于锁定控制面板，最爱档保存常用送风设置。米家中可查看过滤器维护提醒及过滤后 PM 数据；设备出风检测值不等同于整个房间的空气质量。
配网与连接
使用 2.4 GHz Wi-Fi 配网，按对应说明书完成设备添加。米家界面会随软件版本更新，以当前显示为准。
03 / 外观与安装
先选进风方向，再核对可用空间。
一起查看机身外形、侧面接口与正面维护空间。
产品尺寸图
按本次 STP 模型标注外形参考尺寸，区分机身与底脚、背部附件。

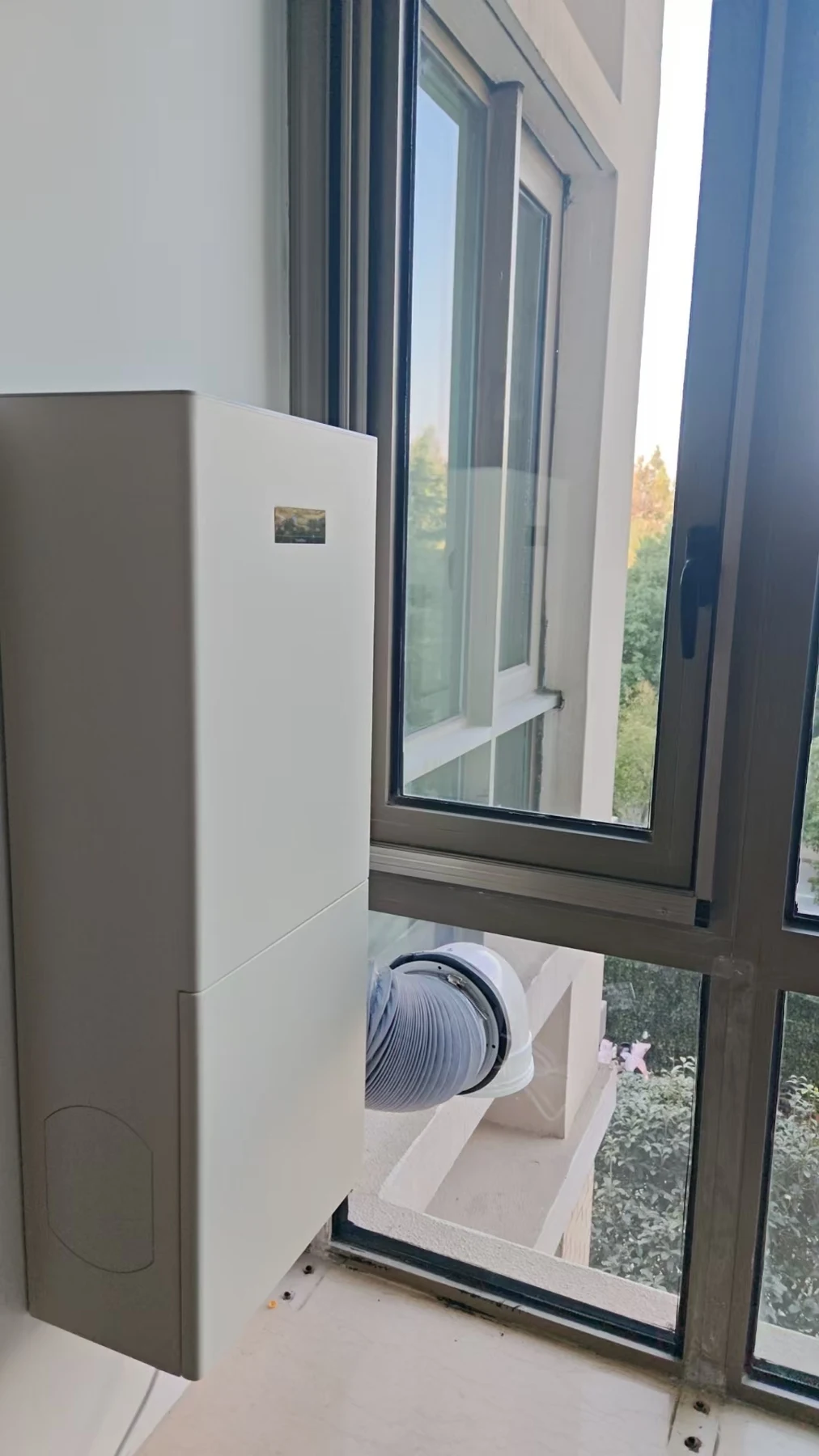

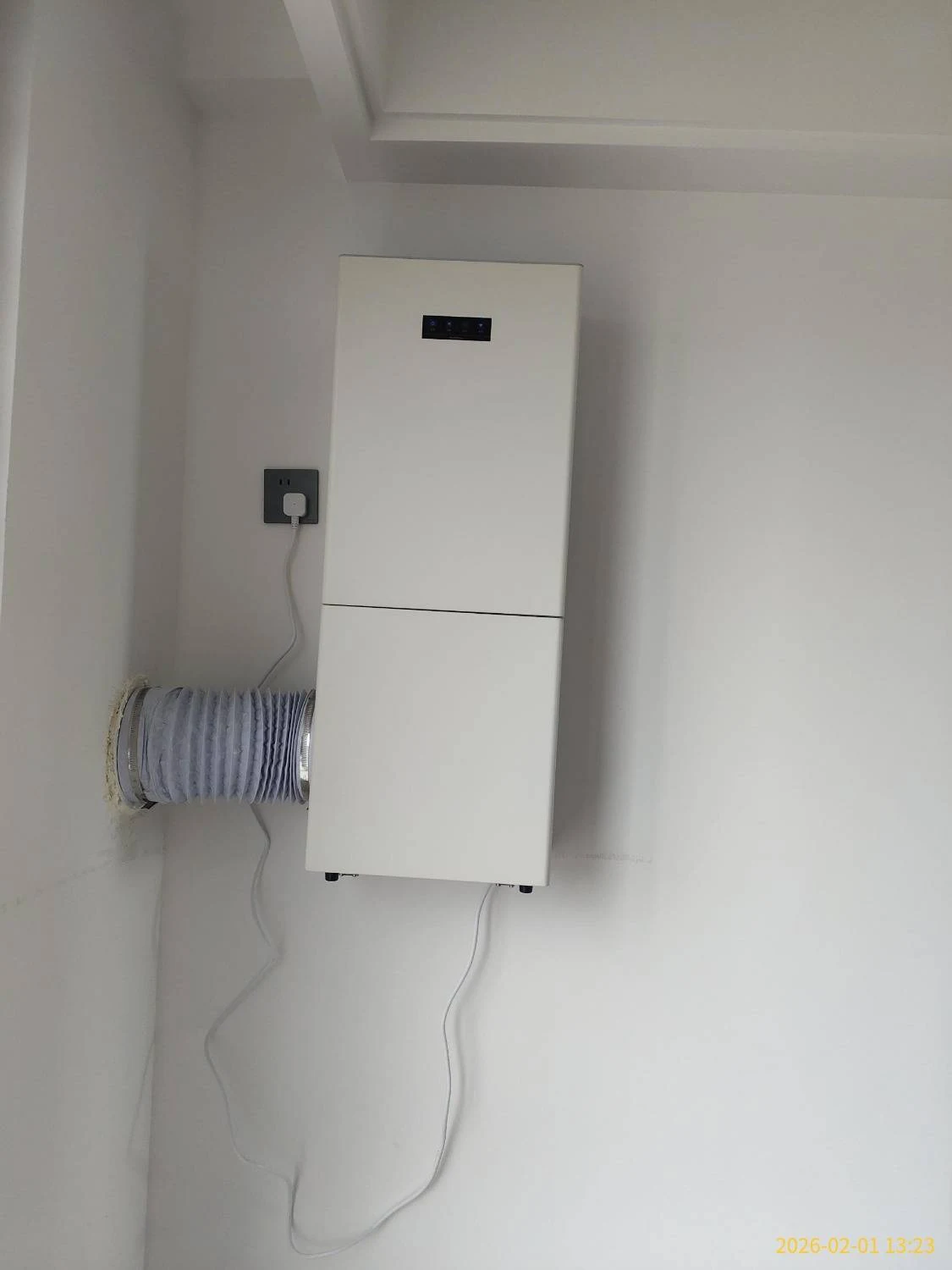

安装时，留好三处空间
室外取风通路
先选左、右或背部进风方向，确认墙体与管线条件，避开油烟及热源。
顶部出风空间
按安装图，上方预留 200 mm，保持出风口无遮挡。柜内安装也需要完整送风通路。

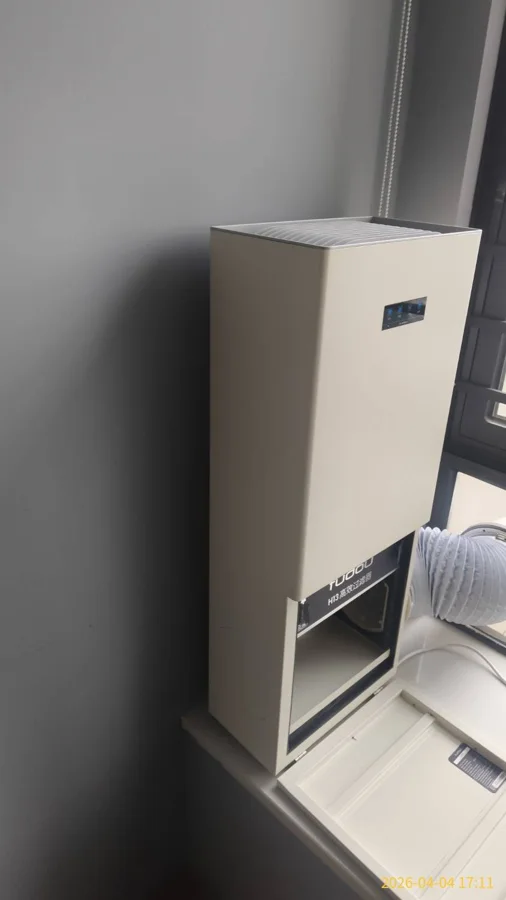

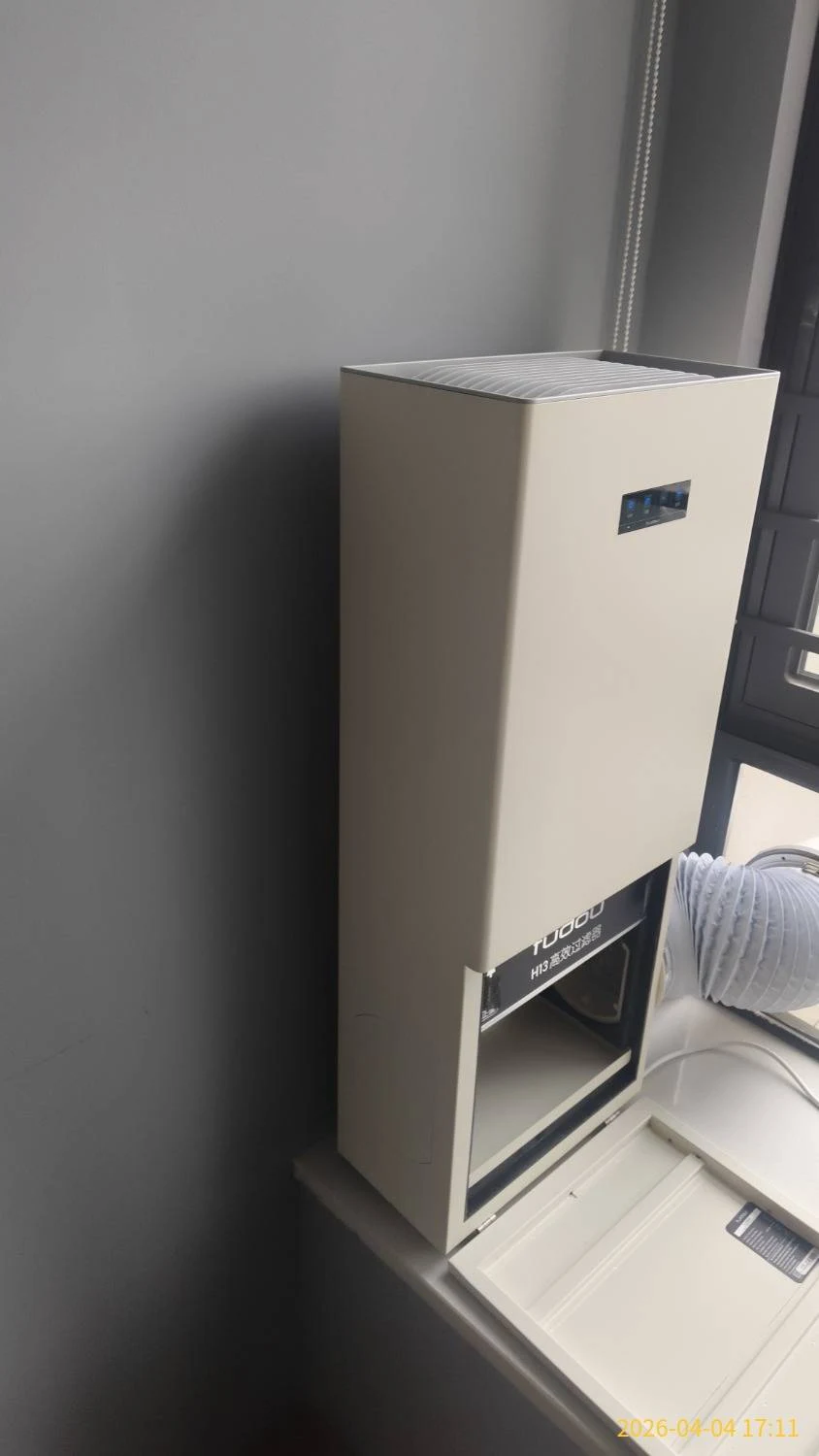

正面开盖空间
为下翻门、密封板和过滤器取放留出空间，不能让柜门、台面或家具阻挡。
查看安装与维护空间示意图

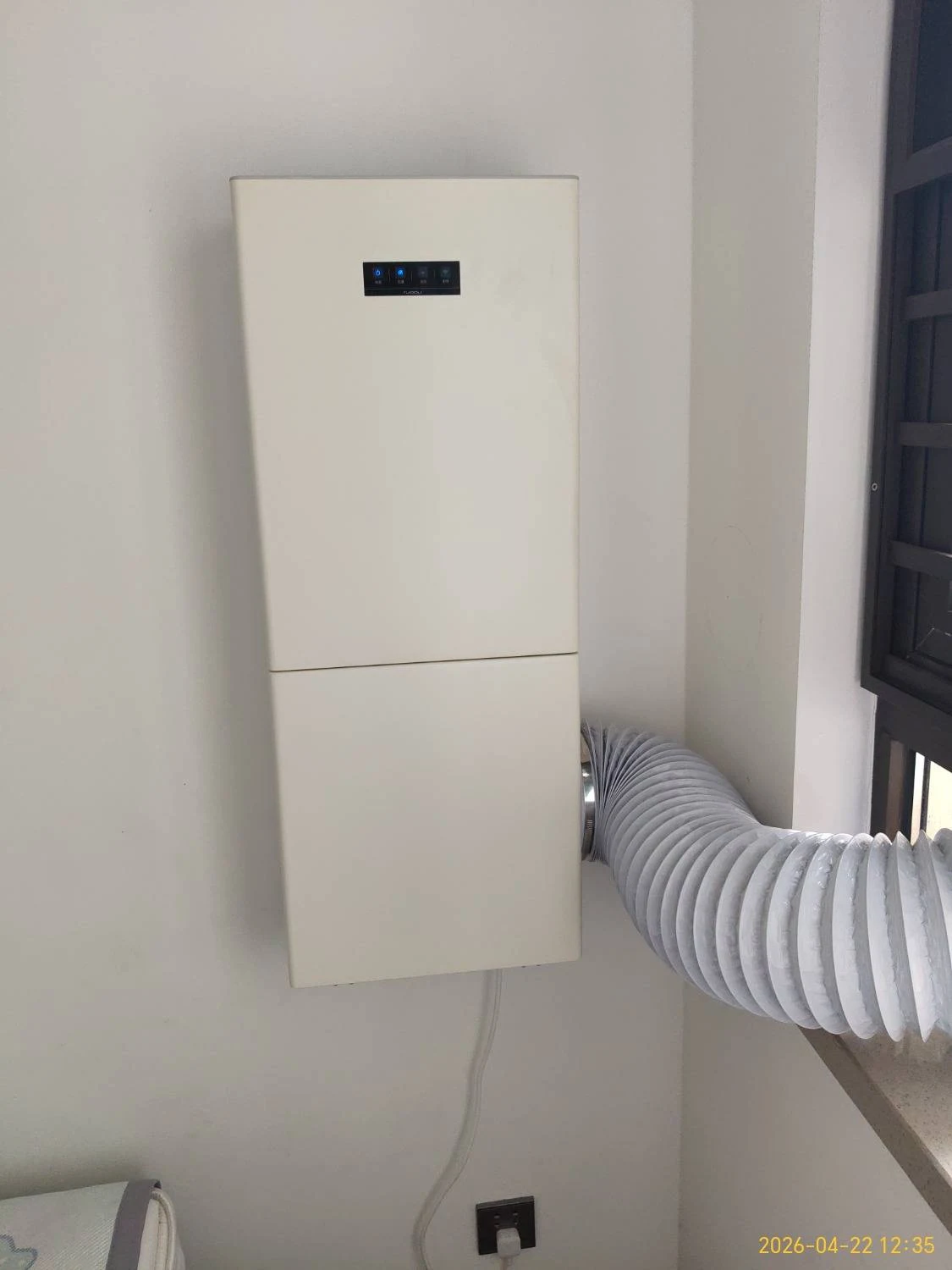

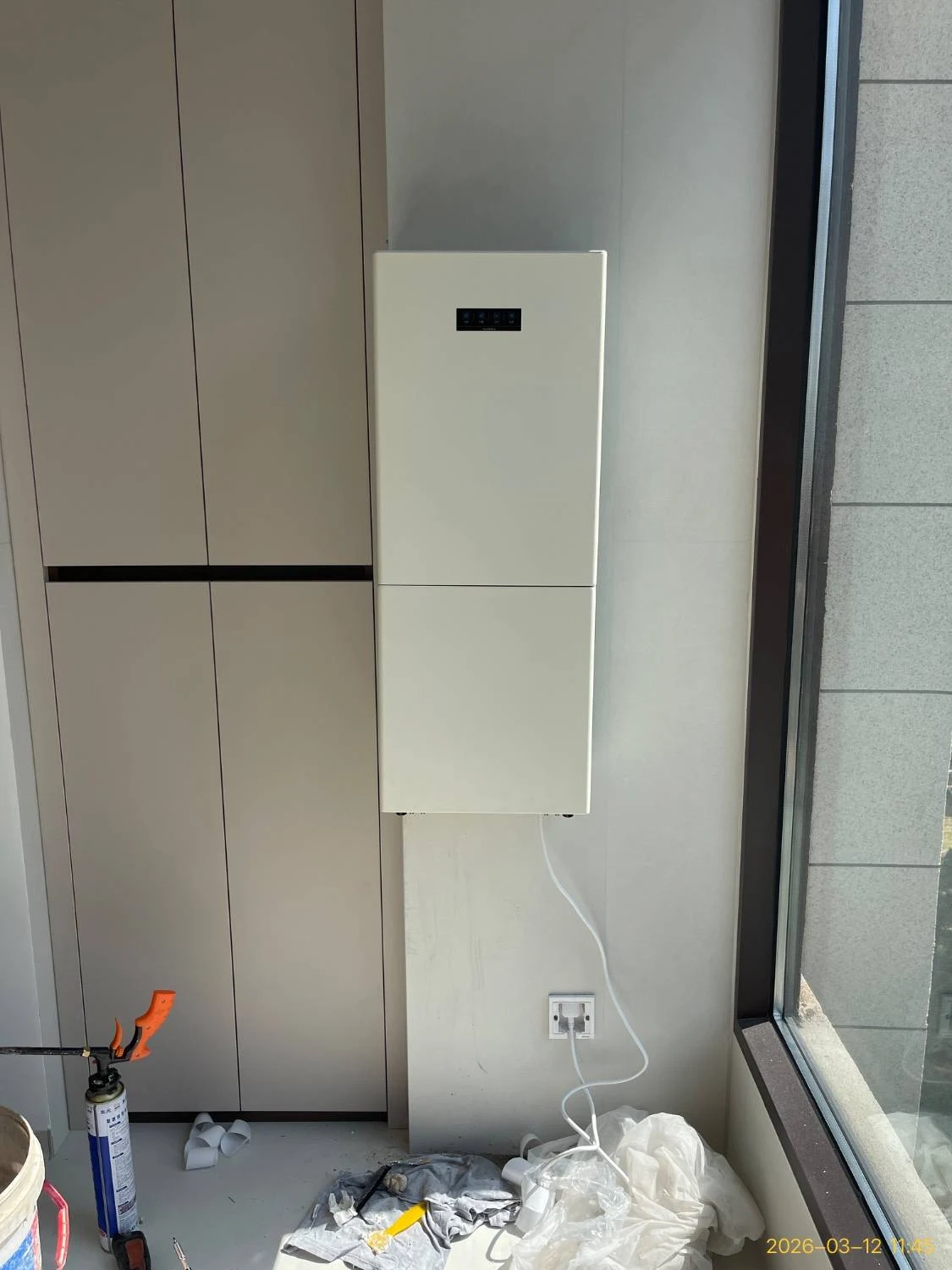

确认取风位置与墙体条件
安装前提供拟安装位置的室内外照片，确认进风孔能通往户外，并与物业核对开孔条件。施工人员需要检查墙体承重、厚度，以及墙内电线、水管等隐蔽物。
为进风与检修留出空间
室外进风口应避开排烟口、油烟口及热源。机身周围预留滤网取放和检修空间；穿墙风管的坡度、防雨及密封处理按对应安装图施工。
按型号定位开孔
下方可下载原始安装图。机身外形尺寸不等于开孔尺寸；如采用玻璃安装，需先确认玻璃定制和配件方案。

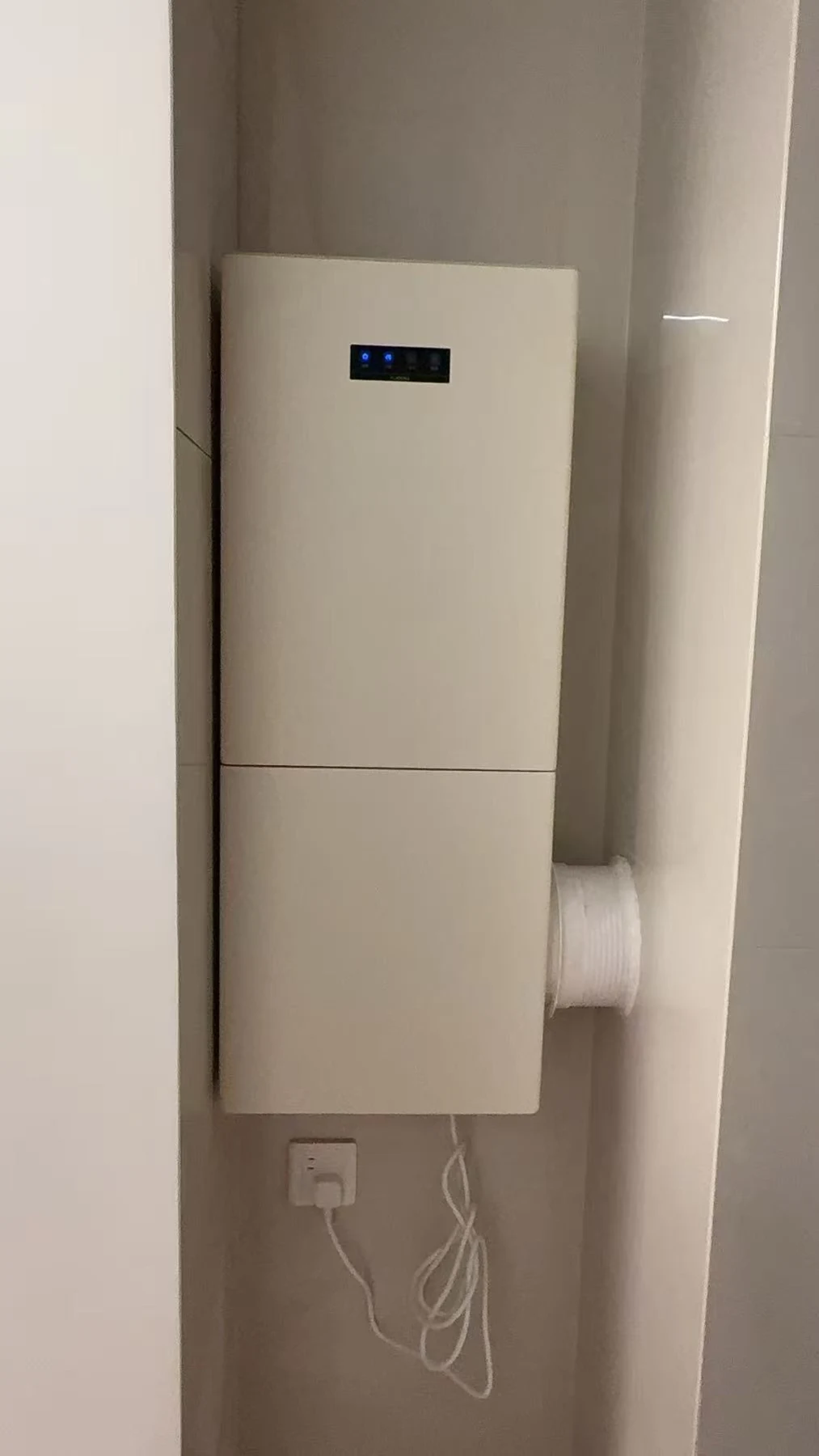

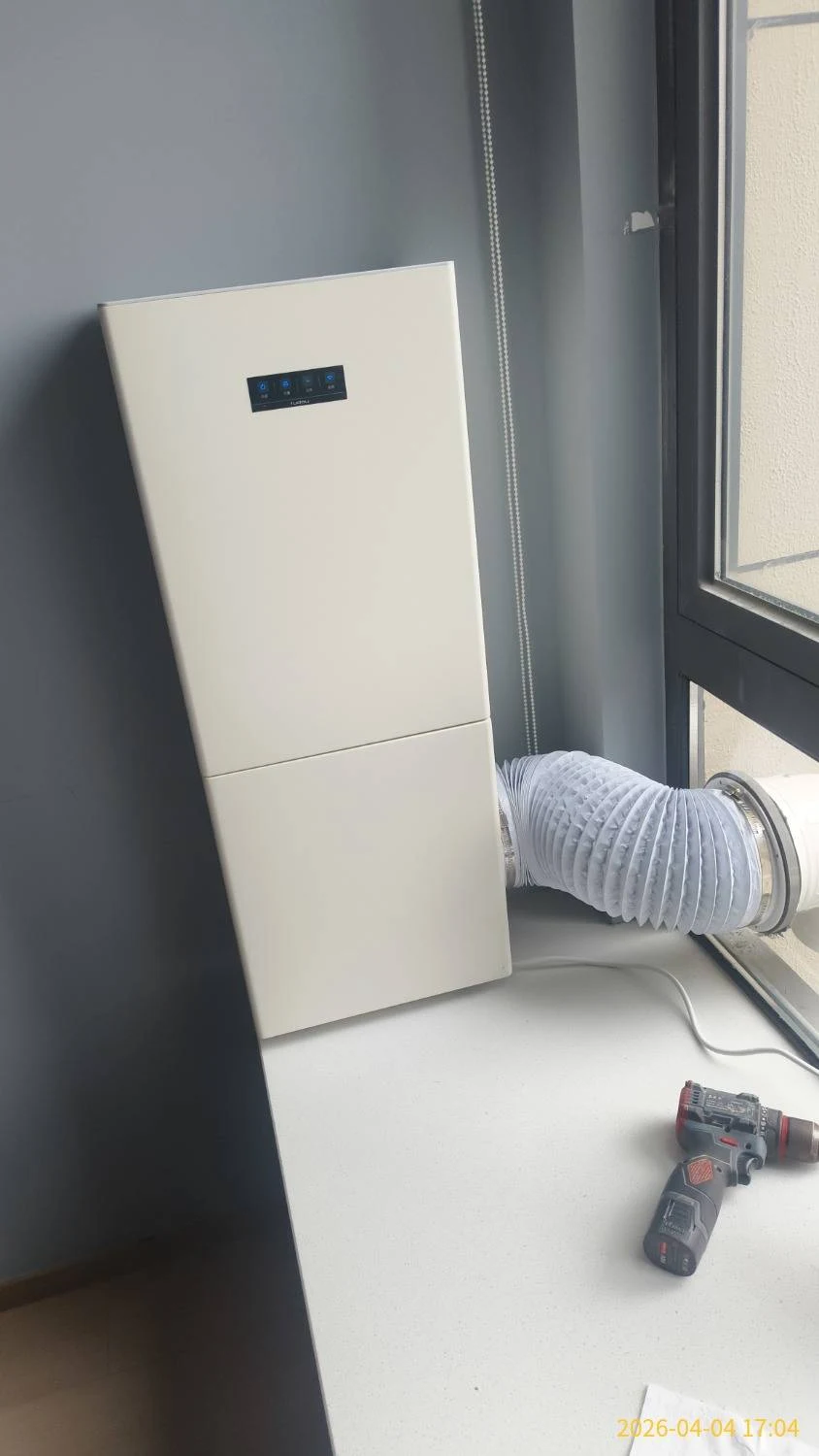

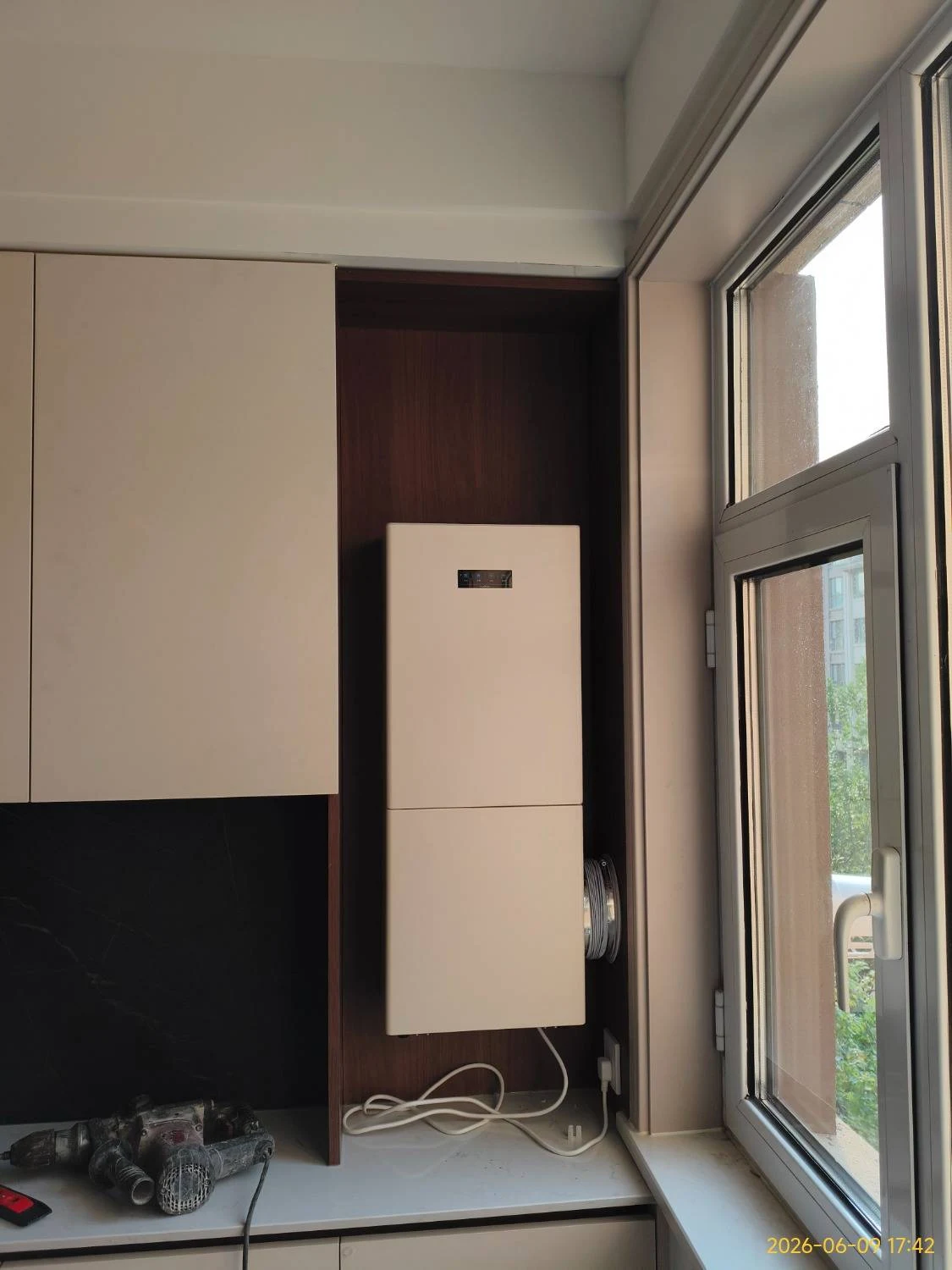

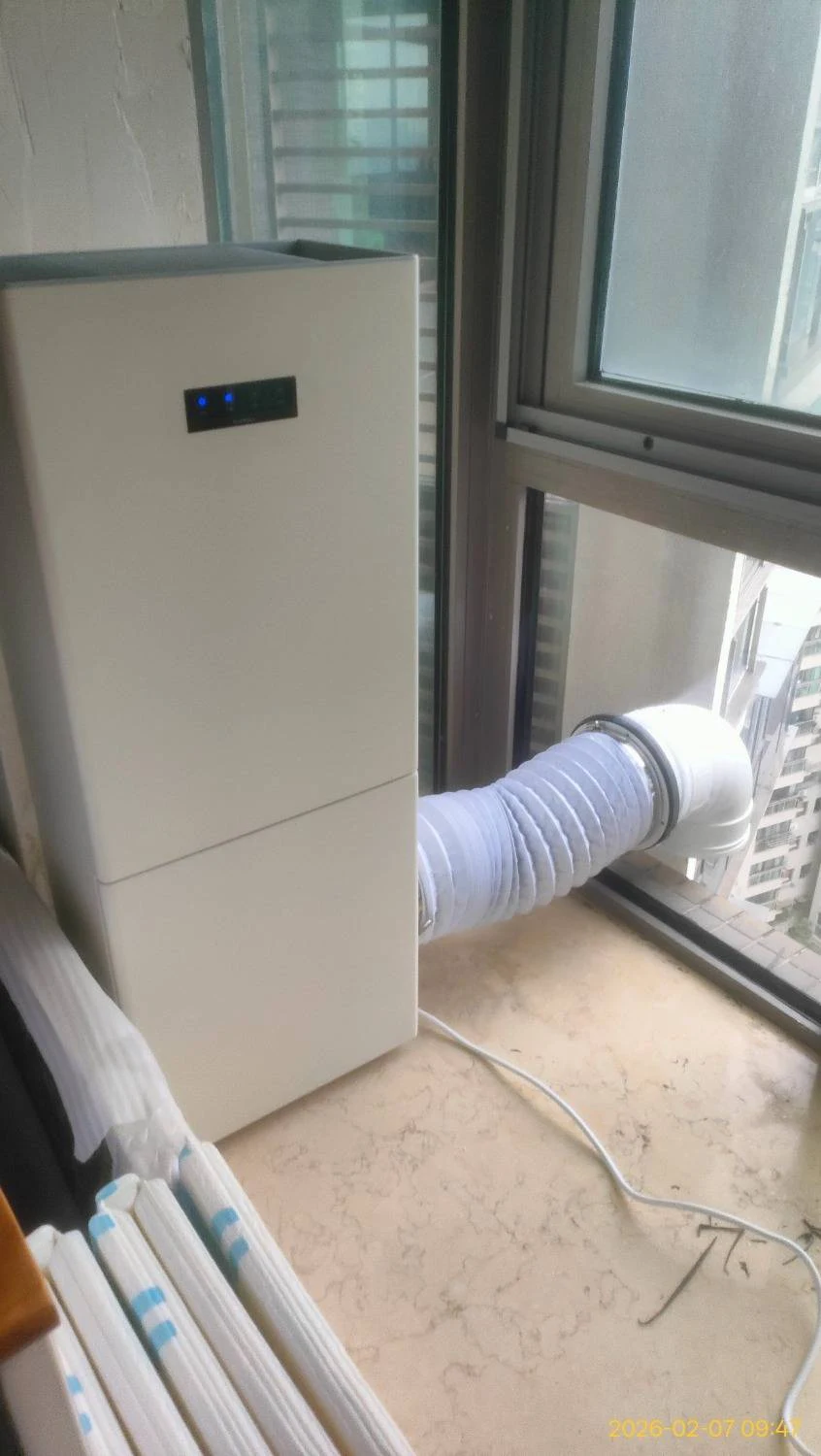

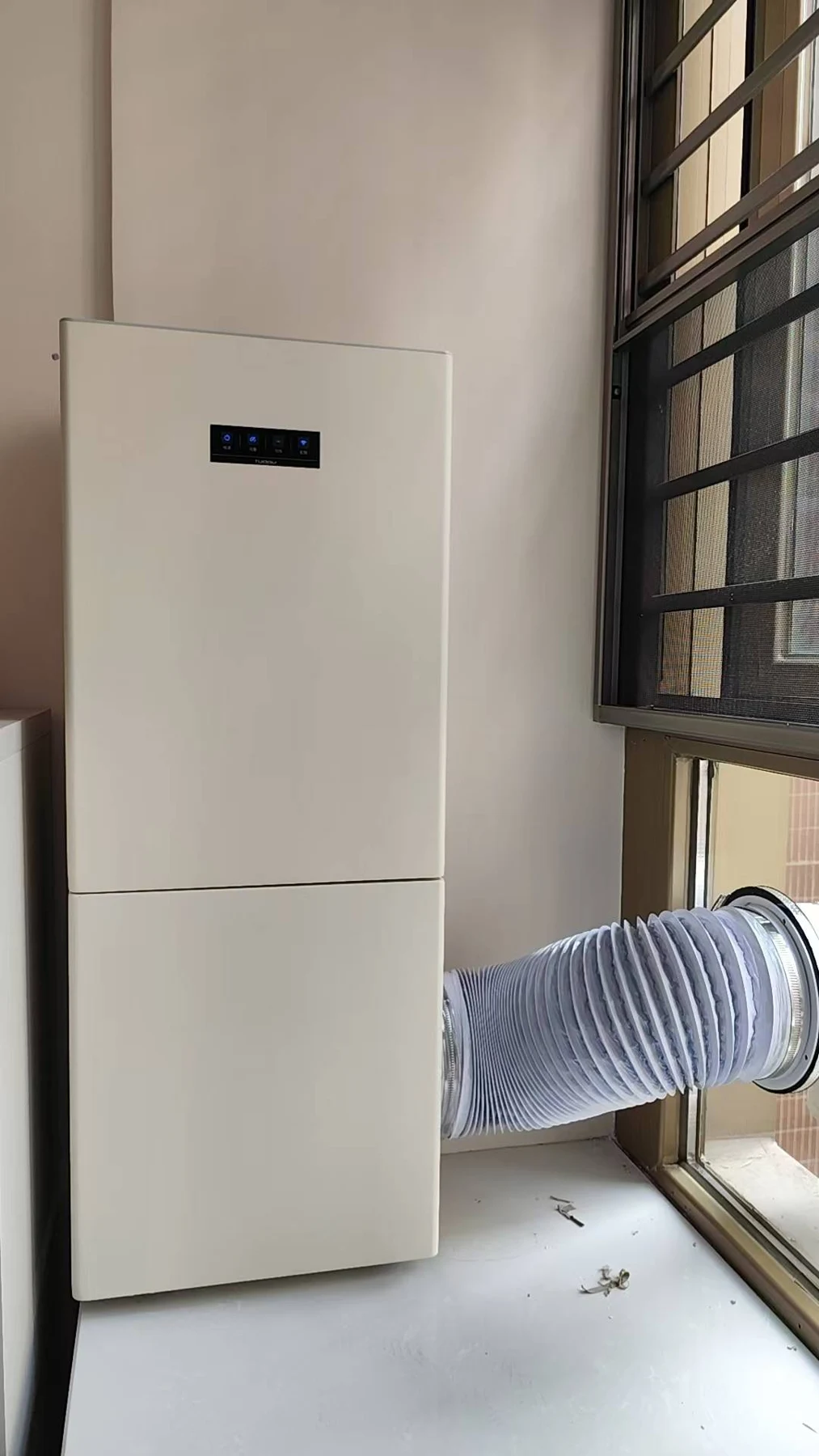

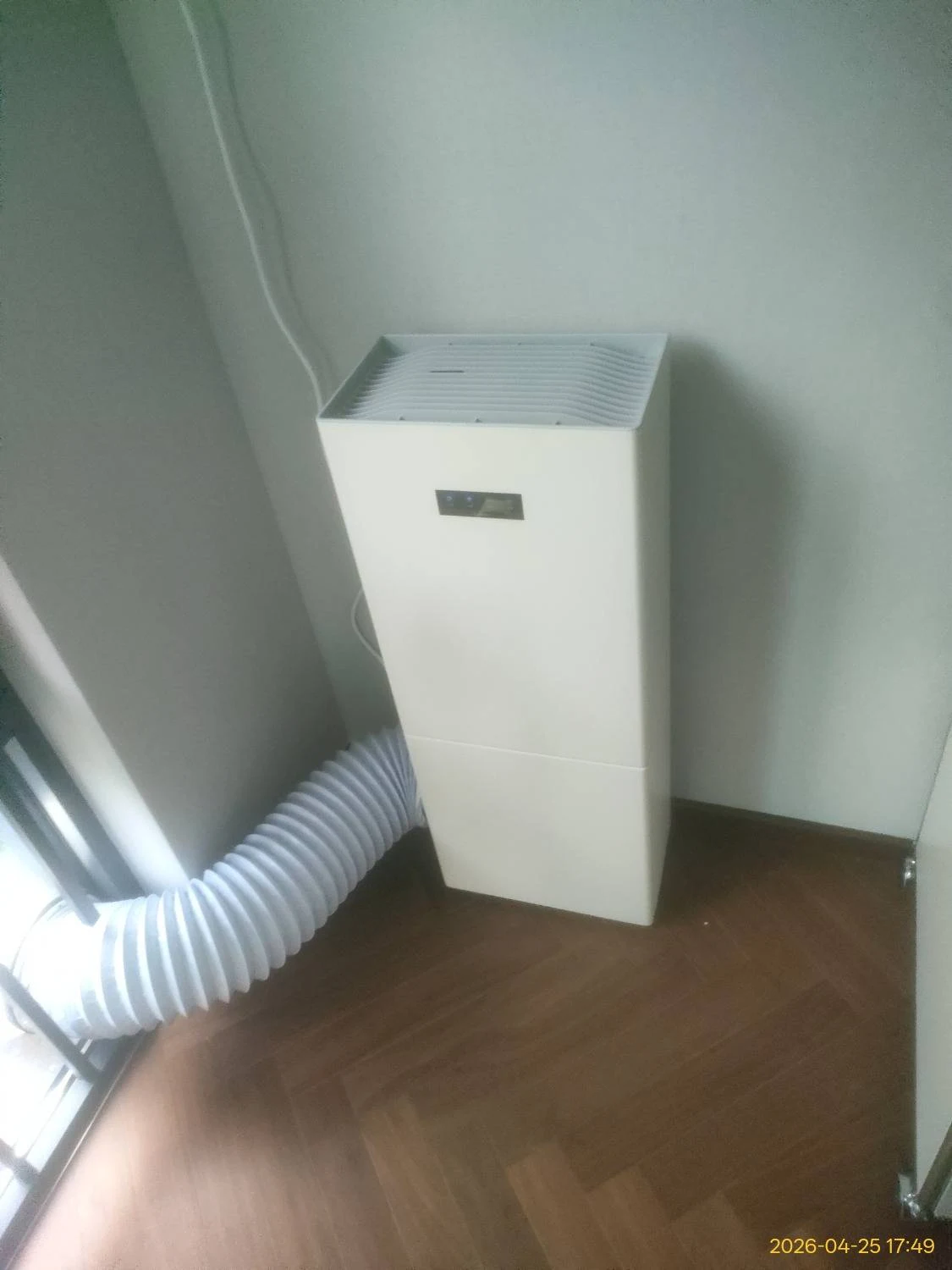

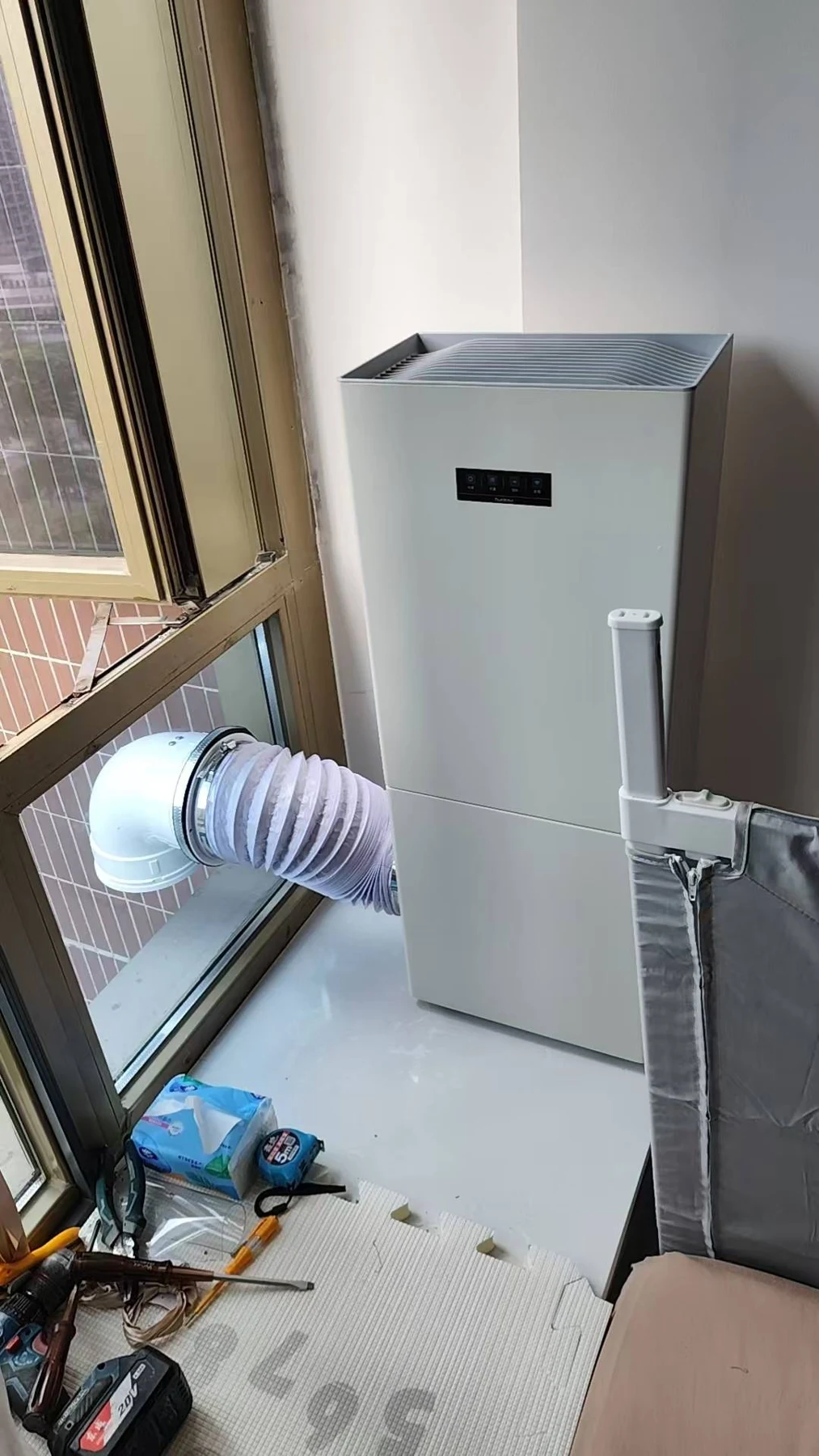

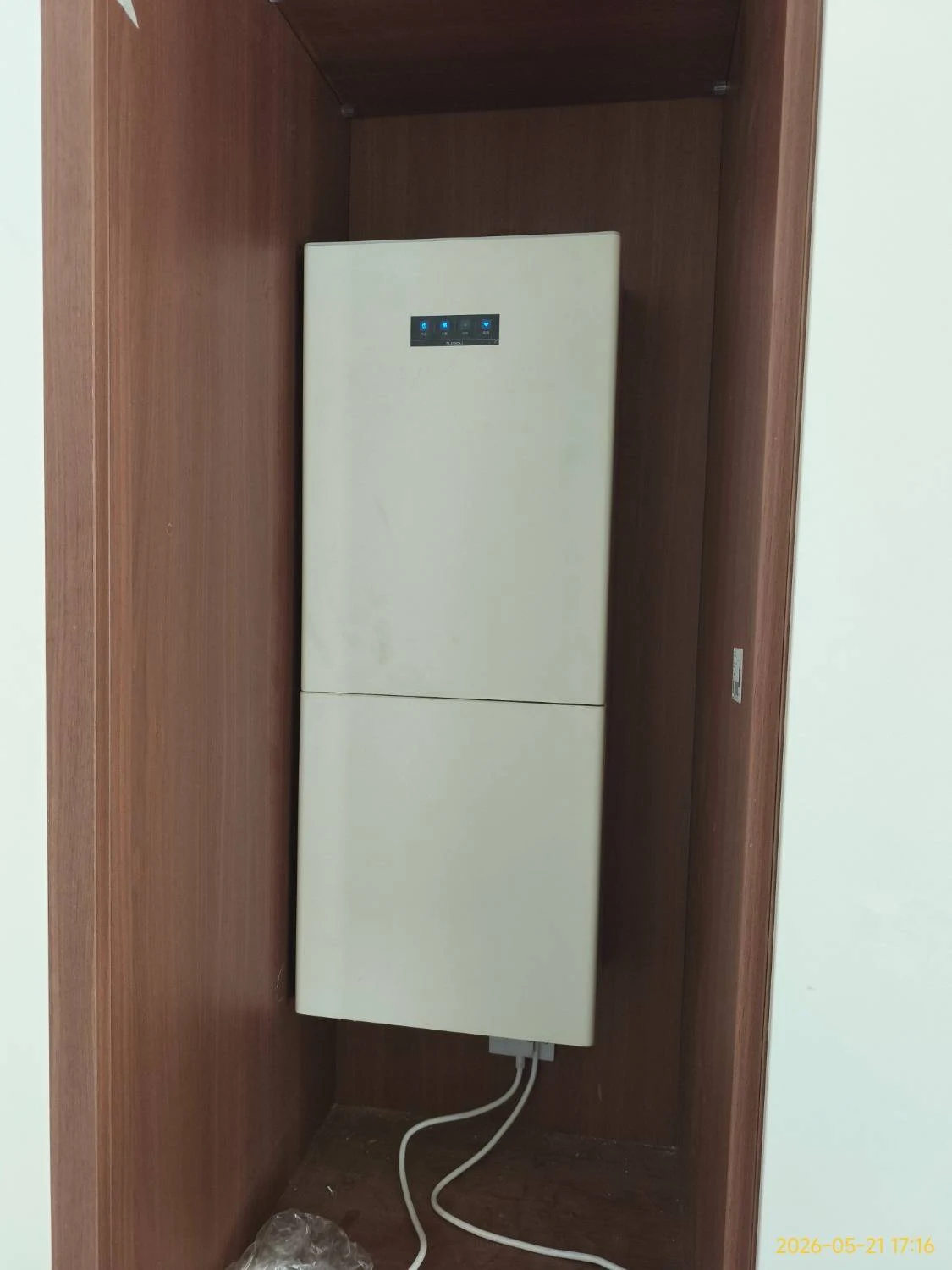

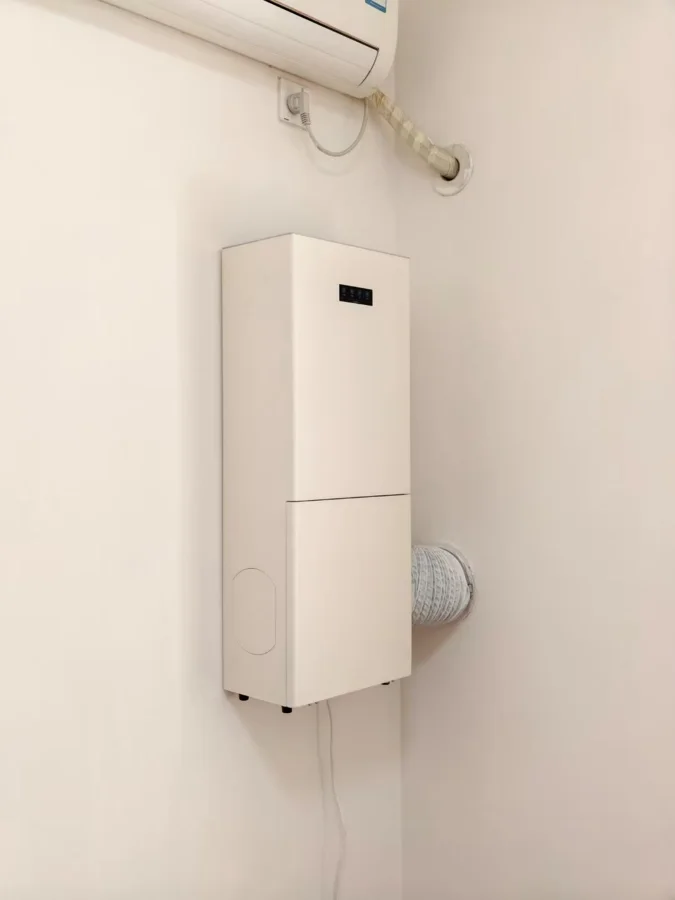

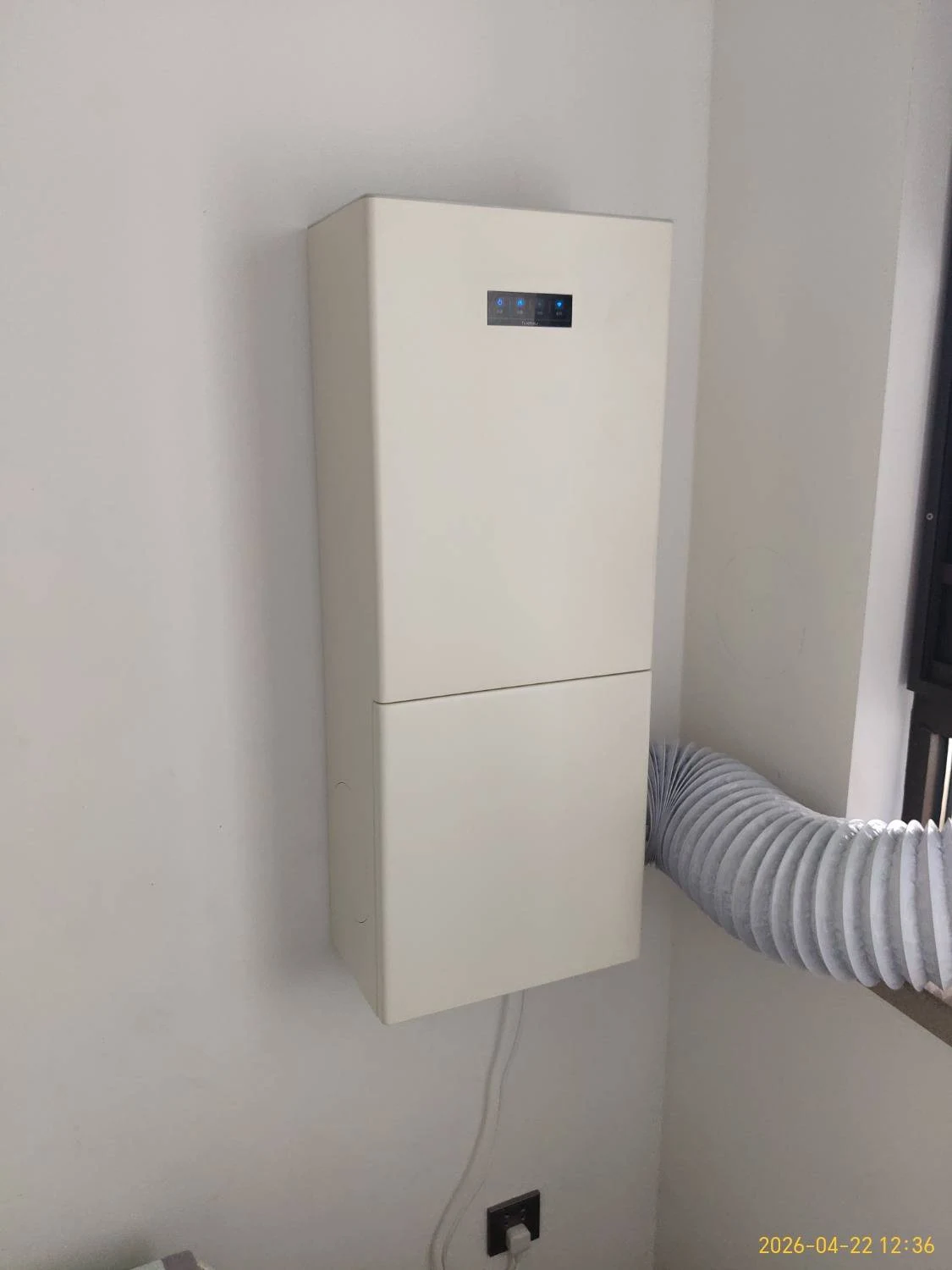

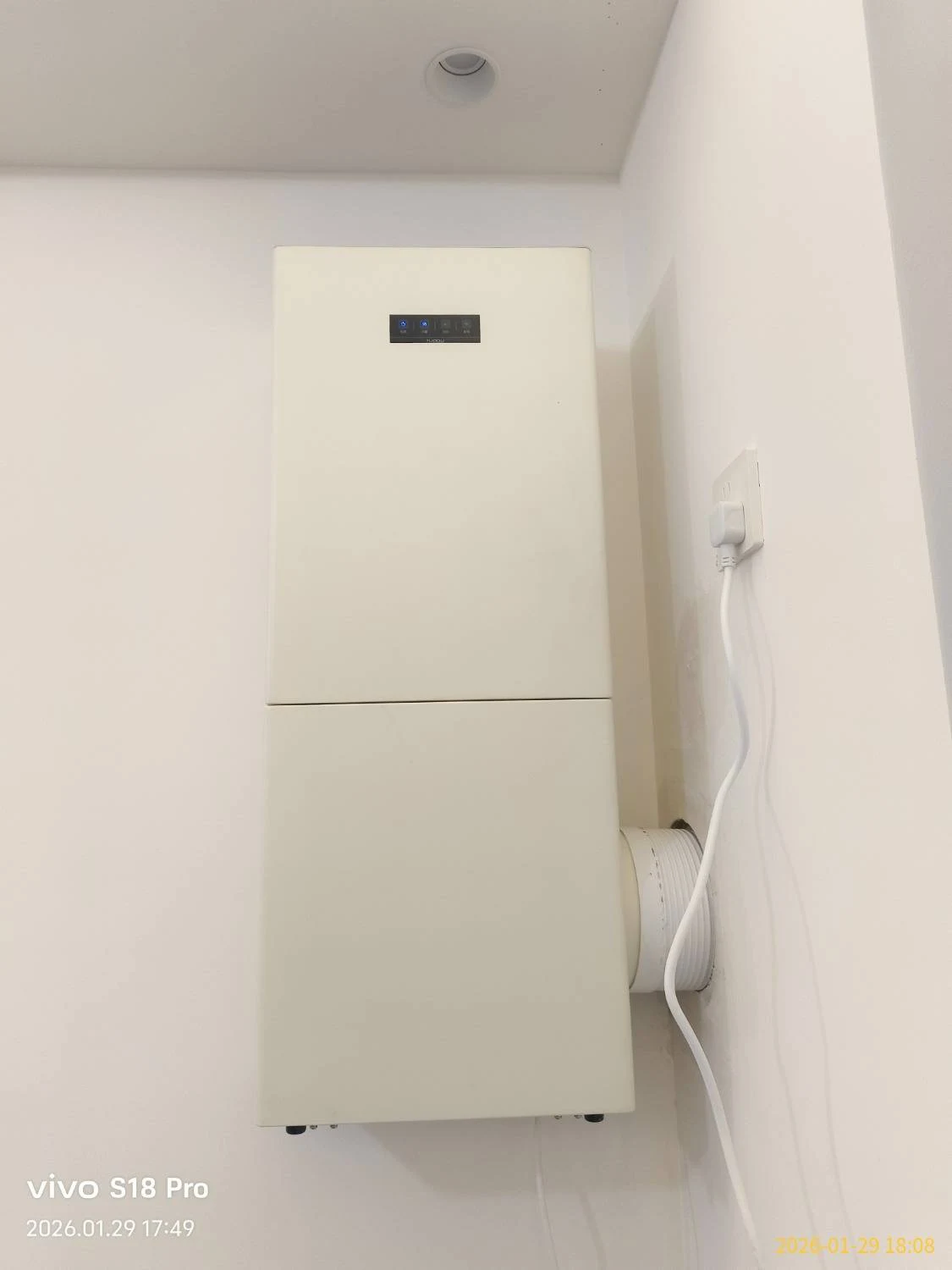

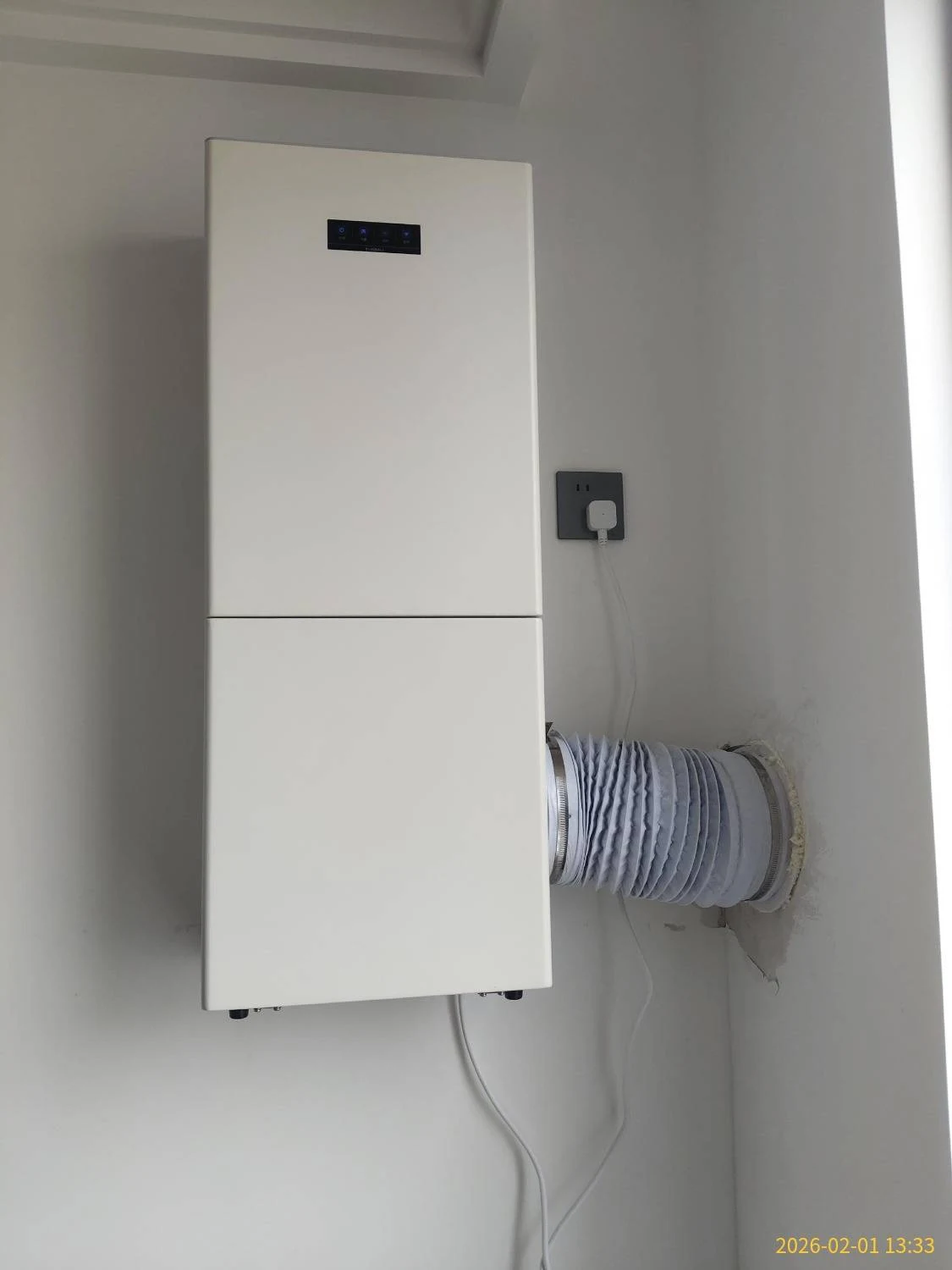

侧进风与柜内安装
先选定进风方向，再确认软管连接及翻盖范围。柜体不能遮挡出风口，需保留滤网更换和整机检修空间。

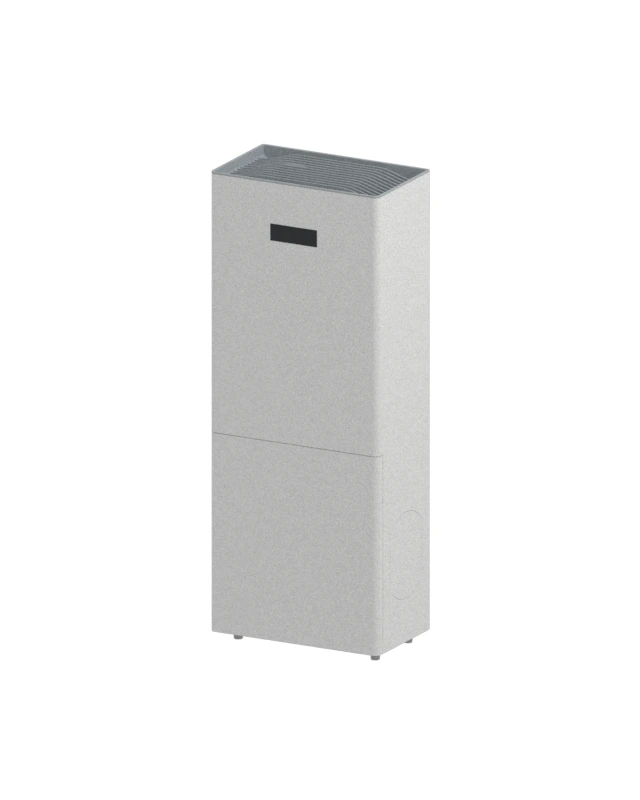

查看产品八视图
八个视角，看清整台 FLIP。
正面 · 背面 · 左侧 · 右侧 · 顶部 · 底部 · 前斜侧 · 后斜侧
04 / 日常维护

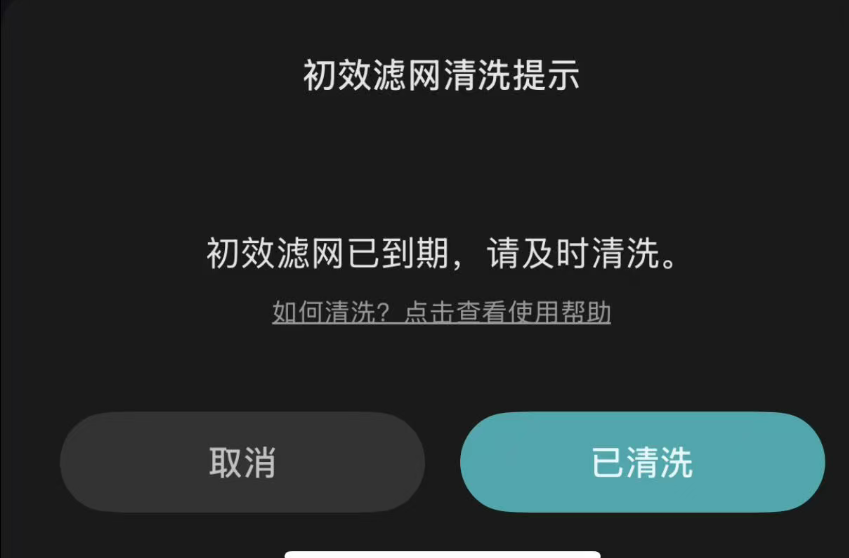

按 APP 提示，清洗初效滤网。
日常跟着米家提醒操作，无需自行计算清洗周期。
- 收到清洗提醒
米家提示初效滤网需要清洗时，按提示安排清洁。

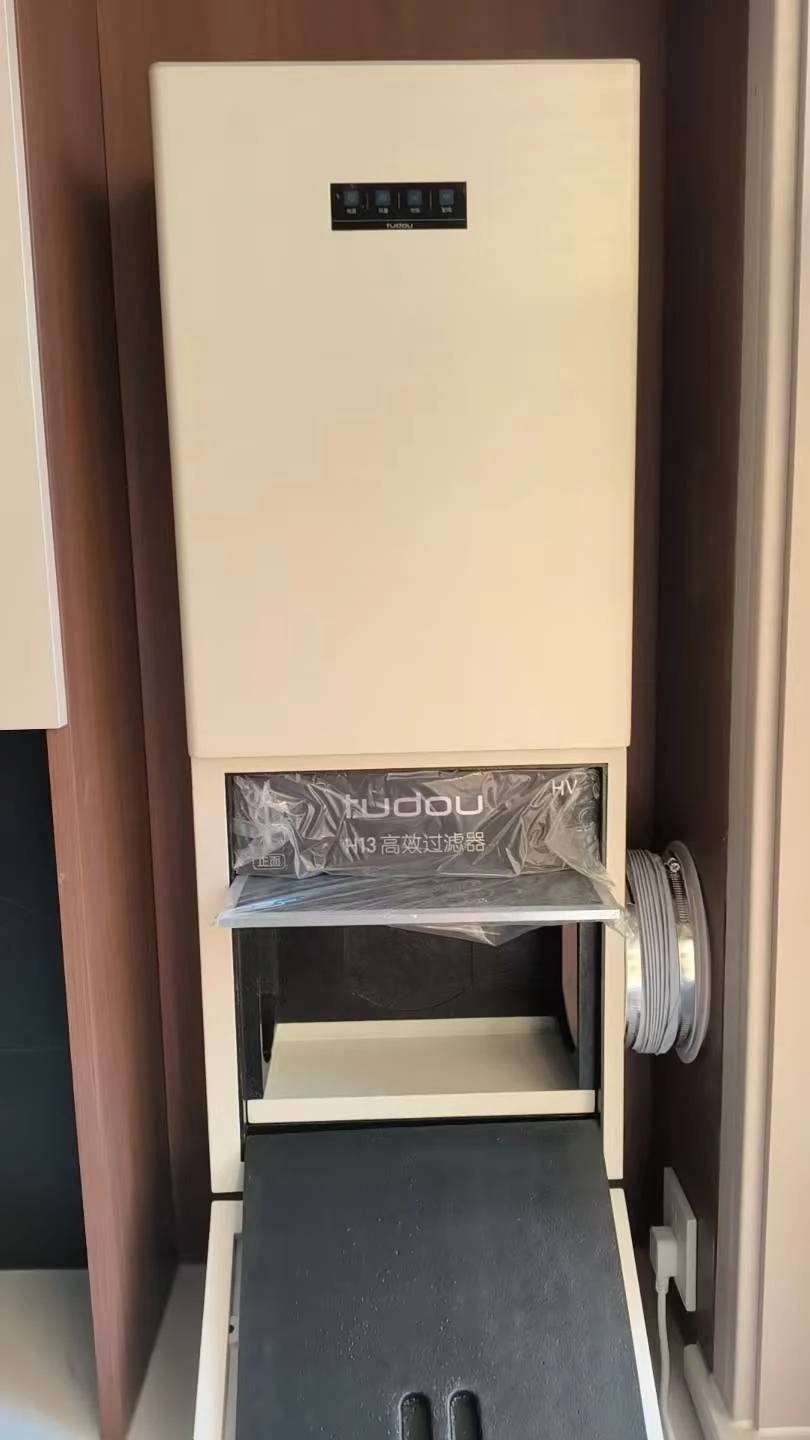

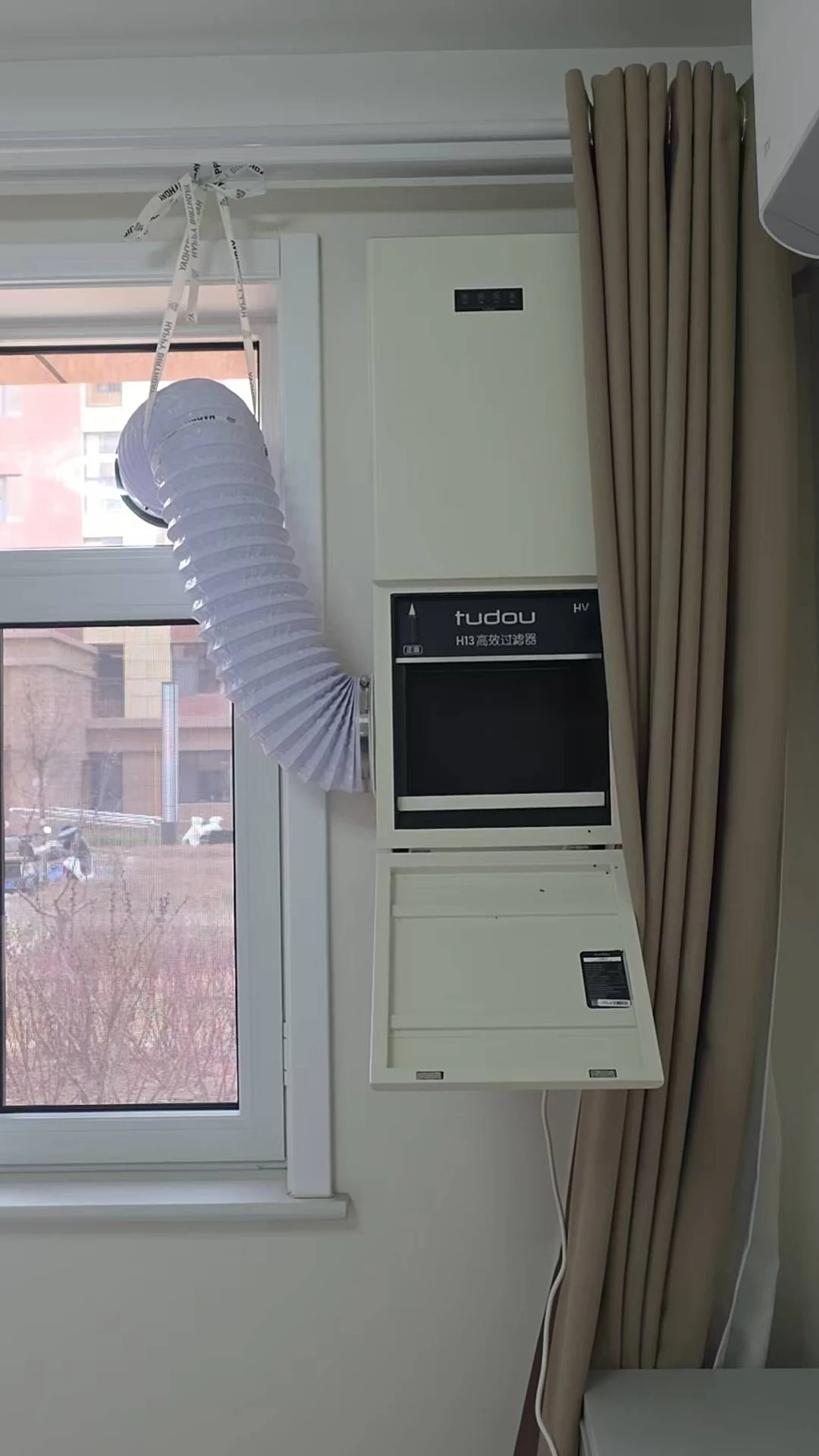

- 断电取出，洗净晾干
关闭设备并断开电源，打开正面下翻门、取下密封板，取出初效滤网清洗；充分晾干后装回，装好密封板并关好下翻门。
- 点击“已清洗”
完成后在 APP 中确认；具体清洗方法可点击“查看使用帮助”。
05 / 参数与部件
产品参数与核心部件
| 产品型号 | FLIP |
|---|---|
| 产品形式 | 侧进风新风机 |
| 风量（说明书） | 310（产品尺寸页未标单位） |
| 高 × 宽 × 深（说明书） | 854 × 341 × 200 mm |
| 额定电压（说明书） | 220 V～ |
| 额定频率（说明书） | 50 Hz |
| 额定功率（说明书） | 500 W |
| 噪声（说明书标注） | 12.5 dB(A)，未注明档位、测距与测试工况 |
| 安装设计 | 左侧、右侧或背部进风 |
| 维护结构 | 正面翻盖式 |
| 过滤配置 | G3 + H13 |
| 参数依据 | FLIP 使用说明书印刷第 2 页；不与其他版本铭牌混用 |
参数来源：下方 FLIP 使用说明书印刷第 2 页（PDF 第 3 页右侧）。说明书尺寸为 854 × 341 × 200 mm、额定功率 500 W；先前提供的铭牌尺寸与最大功率口径不同，不能混用。噪声未注明测试工况，不代表所有档位。净重未在本说明书参数页列出。
核心部件与供应商
| 部件 / 材料 | 资料所列供应商品牌 | 在产品中的作用 |
|---|---|---|
| 风机电机 | 日本芝浦 | 直流无刷电机，配合前倾多翼叶轮送风。 |
| 机身涂层 | 阿克苏诺贝尔 / AkzoNobel | 原始详情页标注为静电粉末烤漆，用于机身表面处理。 |
| H13 高效滤材 | 供应商品牌待确认 | 资料注明美国 H13 级滤材，但未明确供应商名称。 |
以上品牌对应本型号原始产品资料；滤材品牌与整机品牌分别列示，具体部件料号以实际配置为准。
